Popis a určení

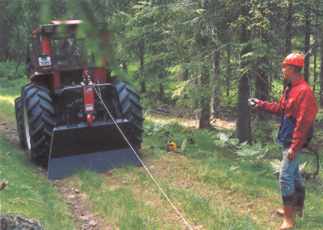

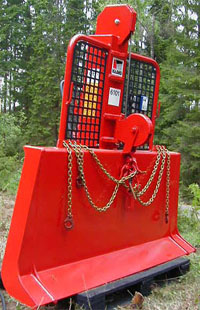

Silný a výkonný naviják s tažnou silou 6,1 t pro nasazení do velkých těžebních zásahů. Mimořádně velká kapacita bubnu umožňuje použití silného lana v dostatečné délce se dvěma kladkami vedení lana. Jednobubnový naviják určený pro montáž na tříbodový závěs traktoru o výkonu 45 - 69 kW (60 - 95 PS). Solidní konstrukce, nízké těžiště a jednoduchá obsluha umožňuje použití i v nejtěžších podmínkách s maximálním využitím tažné síly.
Standardně je montováno ovládání pákou a lankem, lamelová spojka s vyměnitelnými lamelami a pásová brzda.
Všechny navijáky jsou vyrobeny ze speciálního materiálu RAEX - Multistahl a odpovídají evropským předpisům EG, podle kterých je přidělováno označení CE.
| Doporučené vybavení |  |
| - lano minimálně 6 x 26 WS, IWRC 180 kp | |
| - náhonová hřídel ByPy 4 | |
| - 3 ks úvazku 8 x 8 mm / 2 m s kluznou sponou | |
| - prodloužení ochranné mříže | |
| - nízkotlaké elektrohydraulické ovládání | |
| - kontrolní manometr ELH ovládání | |
| - dálkové ovládání rádiem dvoukanálové | |
| - dálkové ovládání otáček motoru traktoru |
Základní parametry
Technické parametry:
| Maximální tažná síla | při prázdném bubnu | 6,1 t / 61 kN |
| při plném bubnu | 2,1 t / 21,2 kN (podle ISO 6687) | |
| Požadovaný výkon traktoru [volitelný] | 45 - 69 kw / 60 - 95 PS [ od 27 kw / 35 PS ] |
|
| Počet bubnů | 1 | |
| Teoretická kapacita bubnu (ocelové lano) | 109 m / 12 mm, 90 m / 13 mm (podle ISO 6687) | |
| Doporučená délka / průměr lana | 50 m / 12 nebo 13 mm | |
| Rychlost navíjení při 540 ot./min [volitelný] | 0,65 - 1,82 m/s [ 0,37 - 1,06 m/s ] (podle ISO 6687) | |
| Vnitřní převod [volitelný] | 1 : 6 [ 1 : 10,36 ] | |
| Bzdná síla | 7,5 t / 75 kN | |
| Standartní ovládání | ruční | |
| Rozměry navijáku | výška | 172 cm |
| šířka | 180 cm | |
| hloubka | 55 cm | |
| Hmotnost bez lana | 445 kg | |
)
)
)
